美迪西粒度分析檢測服務(wù)

2016-06-13

訪問量：

美迪西粒度分布檢測服務(wù)

主要方法包括濕法和干法，其中濕法（需要量較多，最好 1g）或干法（數(shù)據(jù)可能不如濕法準(zhǔn)確），我們擁有一批專業(yè)的研發(fā)團(tuán)隊和先進(jìn)的儀器設(shè)備。

美迪西被譽(yù)為藥物研發(fā)外包服務(wù)公司(CRO)之一，在上海建立了一家擁有集化合物合成、化合物活性篩選、結(jié)構(gòu)生物學(xué)、藥效學(xué)評價、藥代學(xué)評價和毒理學(xué)評價為一體的符合國際標(biāo)準(zhǔn)的綜合技術(shù)服務(wù)平臺，并得到了國際藥品管理部門的認(rèn)可。美迪西是中國本土CRO中實現(xiàn)國際化的公司之一，2008年與美國MPI Research公司合作建立動物實驗公司，動物實驗設(shè)施已獲得國際實驗動物評估和認(rèn)可(AAALAC)和中國食品藥品監(jiān)督管理局GLP證書，并已達(dá)到美國食品藥品管理局GLP標(biāo)準(zhǔn)。美迪西將以高效、高性價比的一站式專業(yè)服務(wù)幫助客戶更快地達(dá)到目標(biāo)。

聯(lián)系我們

郵箱：marketing@medicilon.com.cn

電話：02158591500

粒度分布通常是指某一粒徑或某一粒徑范圍的顆粒在整個粉體中占多大的比例。它可用簡單的表格、繪圖和函數(shù)形式表示顆粒群粒徑的分布狀態(tài)。顆粒的粒度、粒度分布及形狀能顯著影響粉末及其產(chǎn)品的性質(zhì)和用途。

粒度測定方法有多種，常用的有篩析法、沉降法、激光法、小孔通過法、吸附法等。篩析法是最簡單的也是用得最早和應(yīng)用最廣泛的粒度測定方法，利用篩分方法不僅可以測定粒度分布，而且通過繪制累積粒度特性曲線，還可得到累積產(chǎn)率50％時的平均粒度。

粒度測試的目的

微小顆粒態(tài)物質(zhì)在日常生活和工業(yè)生產(chǎn)中有著很廣泛的應(yīng)用

尺寸的大小和分布情況直接關(guān)系到工業(yè)流程

產(chǎn)品質(zhì)量以及能源消耗和生產(chǎn)過程的安全性。因此，準(zhǔn)確方便地測量微小顆粒的直徑、粒徑，并得到粒徑分布函數(shù)成為一個非常有意義的課題。

常用測試方法的種類

1、篩析法(sieving method)：讓粉體試樣通過一系列不同篩孔的標(biāo)準(zhǔn)篩，將其分離成若干個粒級，分別稱重，求得以質(zhì)量百分?jǐn)?shù)表示的粒度分布。適用于0.02～100mm之間的粒度分布。電沉積篩(微孔篩)可達(dá)0.005mm。

由于制造工藝的原因，出廠篩子篩孔尺寸難保一致；使用過程中變形導(dǎo)致篩孔尺寸不準(zhǔn)——校準(zhǔn)。

優(yōu)點(diǎn)：成本低，使用容易。

缺點(diǎn)：對小于400目38u的干粉很難測量。測量時間越長，得到的結(jié)果就越小。不能測量射流或乳濁液在測量針狀樣品時這會得到一些奇怪的結(jié)果。難以給出詳細(xì)的粒度分布，操作復(fù)雜，結(jié)果受人為因素影響較大，所謂某某粉體多少目，是指用該目數(shù)的篩篩分后的篩余量小于某給定值。如果不指明篩余量“目”的含義是模糊的，給溝通帶來不便。

2、顯微鏡法(microscopic method)：顯微鏡法測量的樣品量極少，取樣和制樣時，要保證樣品有充分的代表性和良好的分散性。

樣品制備后即可用顯微鏡一個一個測定顆粒，求出統(tǒng)計平均徑；

測定的顆粒數(shù)一般需幾百個以上才有意義。

光學(xué)顯微鏡測量時，常在目鏡中插入一塊刻有標(biāo)尺或幾何圖形的玻片，由人眼通過目鏡直接觀測；或?qū)@微鏡的顆粒圖像/照片投影到一個備有標(biāo)尺或幾何圖形的屏幕上，通過對比確定粒度。

3、庫爾特計數(shù)法（coulter counter method）：將被測粉體分散在電解質(zhì)溶液中，在該導(dǎo)電液中置一開小孔的隔板，并將兩個電極分別于小孔兩側(cè)插入導(dǎo)電液中。在壓差作用下，顆粒隨導(dǎo)電液逐個通過小孔。每個顆粒通過小孔時產(chǎn)生的電阻變化表現(xiàn)為與顆粒體積或直徑成正比的電壓脈沖。

4、沉降法（sedimentation method）

重力沉降法特點(diǎn)：適合測量不大(<50?m )不小(>1?m)的粒子。

離心沉降法特點(diǎn)：與重力沉降法相比，離心沉降時間減小。可測小粒徑粒子，粒子尺寸下限一般為0.1m

兩種沉降法都只能測相同密度的粒子；重復(fù)性好。

5、空氣透過法

6、氣體吸附法

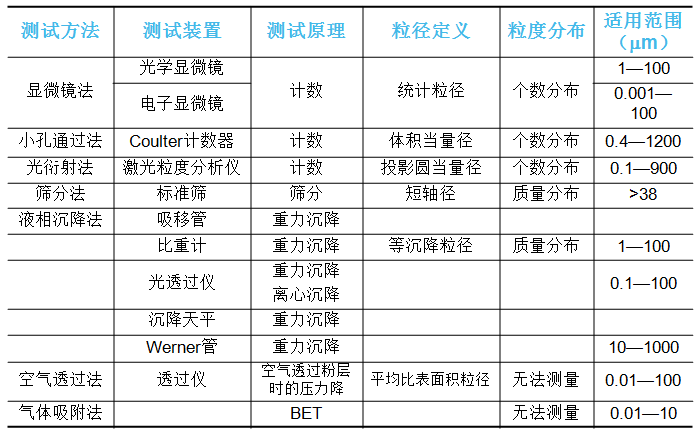

不同粒度測量方法的比較

測量方法的選擇

對于同一種樣品，不同方法測量的結(jié)果不同。這是由于測量或計算的D的定義本來就不同，或是分散狀態(tài)不同

應(yīng)根據(jù)數(shù)據(jù)的應(yīng)用場合來選擇。

氣相反應(yīng)的催化劑——?dú)怏w吸附法測量比表面積

造濾板的粉末材料——透過法測比表面積

感光底片用鹵化銀溶膠顆粒大小——光學(xué)法

水文地質(zhì)學(xué)中砂石的沉降——沉降法

根據(jù)粒度性質(zhì)數(shù)據(jù)的用途和所測樣品的粒度范圍選擇

根據(jù)被測顆粒本身存在的形式特點(diǎn)選擇

準(zhǔn)確度和精密度，常規(guī)、非常規(guī)測試，儀器價格……

粒度儀主要性能指標(biāo)

?重復(fù)性差是衡量一臺粒度測試儀或一種測試方法好壞的最重要的指標(biāo)。影響因素有儀器和方法、樣品制備因素、環(huán)境因素以及操作因素等。

?準(zhǔn)確性由于粒度測試的特殊性，通常用真實性來表示準(zhǔn)確性的含義。由于粒度測試所測得的粒徑為等效粒徑，對同一個顆粒，不同的等效方法可能會得到不同的等效粒徑。儀器對標(biāo)準(zhǔn)樣的測量結(jié)果應(yīng)在標(biāo)稱值允許的誤差范圍內(nèi)，經(jīng)粉碎后的樣品應(yīng)比粉碎前更細(xì)，經(jīng)分級后的樣品的粒度分布將發(fā)生變化，比如大顆粒含量減少等，結(jié)果與行業(yè)標(biāo)準(zhǔn)或公認(rèn)的方法一致等。

? 重復(fù)性比準(zhǔn)確性更重要。
