HILIC模式簡單介紹

HILIC是一種色譜分離技術-親水作用色譜（hydrophilic-interaction chromatography）的簡稱，也稱為非水反相色譜或者反反相色譜，由Alpert教授于1990年提出，并將HILIC模式和正相模式（NPLC）進行了區分^[1]。

HILIC模式和正相有著類似的洗脫方式，由于使用了反相溶劑系統（水和有機相），從而具備正相所沒有的優勢，例如系統中可以含水，對于化合物的稀釋劑選擇更多，重現性更好，可以連接MS進行聯用等等（HILIC模式含有高比例有機相，相比于水相更多的反相，更容易去溶劑化，增加離子化效率，提高靈敏度，如圖1所示）。HILIC模式可以避免使用離子對試劑，對于大極性化合物的制備很有益。HILIC模式廣泛應用于大極性化合物的分離，例如藥物、糖類、蛋白、多肽、氨基酸等等。

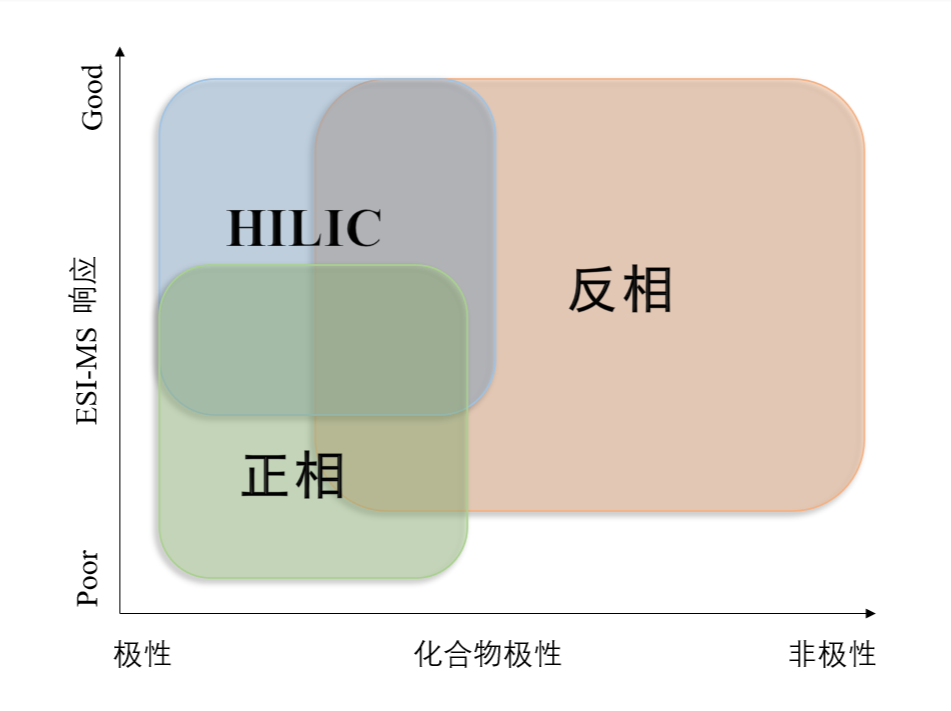

圖1：不同模式對化合物的應用范圍

HILIC模式作用機理

HILIC的保留機制是液液分配、吸附作用、離子相互作用和親水性保留作用等多種模式作用的綜合體現，化合物的保留一般受其化學性質和結構、固定相和流動相作用以及流動相種類（有機溶劑種類以及流動相pH）影響。

HILIC模式的色譜柱的固定相采用未衍生化硅膠或雜化顆粒、酰胺基、氨基、二醇、兩性離子、環糊精類、聚琥珀酰亞胺鍵合物質等極性填料，所以化合物的保留強度和其極性成正比，和流動相極性成反比。極性溶劑的存在可以使固定相表面形成一層極性層，如圖2所示，因此對于利用液液分配作用進行保留的化合物，流動相中極性溶劑是必不可少的，一般至少包含3%極性溶劑 ^[2]。

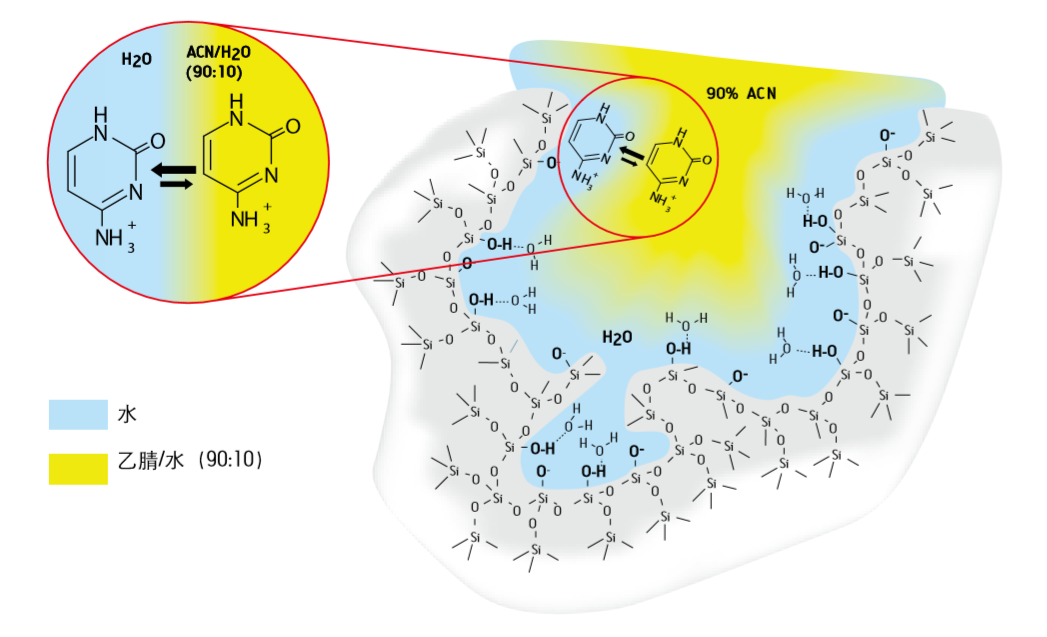

圖2：胞嘧啶在流動相和固定相表面吸附水層液液分配

在流動相中添加緩沖鹽和添加劑也是常用手段，有助于改善峰型和保留，緩沖鹽在面對固定相表面極性層和非極性溶劑時，更加傾向于溶解于極性層，隨著鹽濃度增加從而增加其親水性， ^[3]。

其中，甲酸銨和乙酸銨是最常用的緩沖鹽，這得益于它們?cè)谟袡C(jī)溶劑中良好的溶解性以及MS兼容性。需注意的是，隨著鹽濃度的提高，化合物和固定相的離子作用會受到抑制，主要作用為液液分配 ^[4~7]，這就導致堿性化合物的保留減弱，是因?yàn)榇罅康年庪x子和堿性化合物配對形成中性離子對更容易溶于有機相；相反，酸性化合物保留則會增加，是由于帶負電的硅醇離子排斥作用減弱，從而與固定相作用增強。

一些固定相填料表面上具有帶電硅醇，具有一定酸性，在pH5~9時，硅醇基團就處于電離狀態，對于帶電狀態的化合物離子交換作用將扮演重要角色 ^[3]。需注意的是，由于HILIC模式下具有高比例有機相，高或低pH的緩沖鹽溶于其中時，其真實pH值會由緩沖鹽pH值向中性靠近1~1. ^[8]，使化合物處于電離狀態的pH值，更利于化合物的保留。

一般酸性化合物在高pH（常用氨水、碳酸氫銨等）條件下保留強于低pH條件，堿性化合物在低pH（常用乙酸、甲酸、乙酸銨、甲酸銨等）條件下保留較好。

HILIC模式溶劑選擇

HILIC模式洗脫溶劑強度為：四氫呋喃 < 丙酮 < 乙腈 < 異丙醇 < 乙醇 < 甲醇 < 水（由弱至強），如圖3所示，四氫呋喃、丙酮和乙腈洗脫能力最弱，可作為主要溶劑使用，由于丙酮的截止波長330nm過高，在UV檢測器使用受限（可用于CAD、ELSD、MS等），而乙腈是非質子溶劑，能夠增加化合物和固定相表面極性層的氫鍵作用，從而增加保留，因此作為最常用流動相之一，相當于反相中的水相，水的洗脫能力最強，常作為洗脫溶劑使用，可根據化合物保留情況選擇合適的洗脫溶劑。

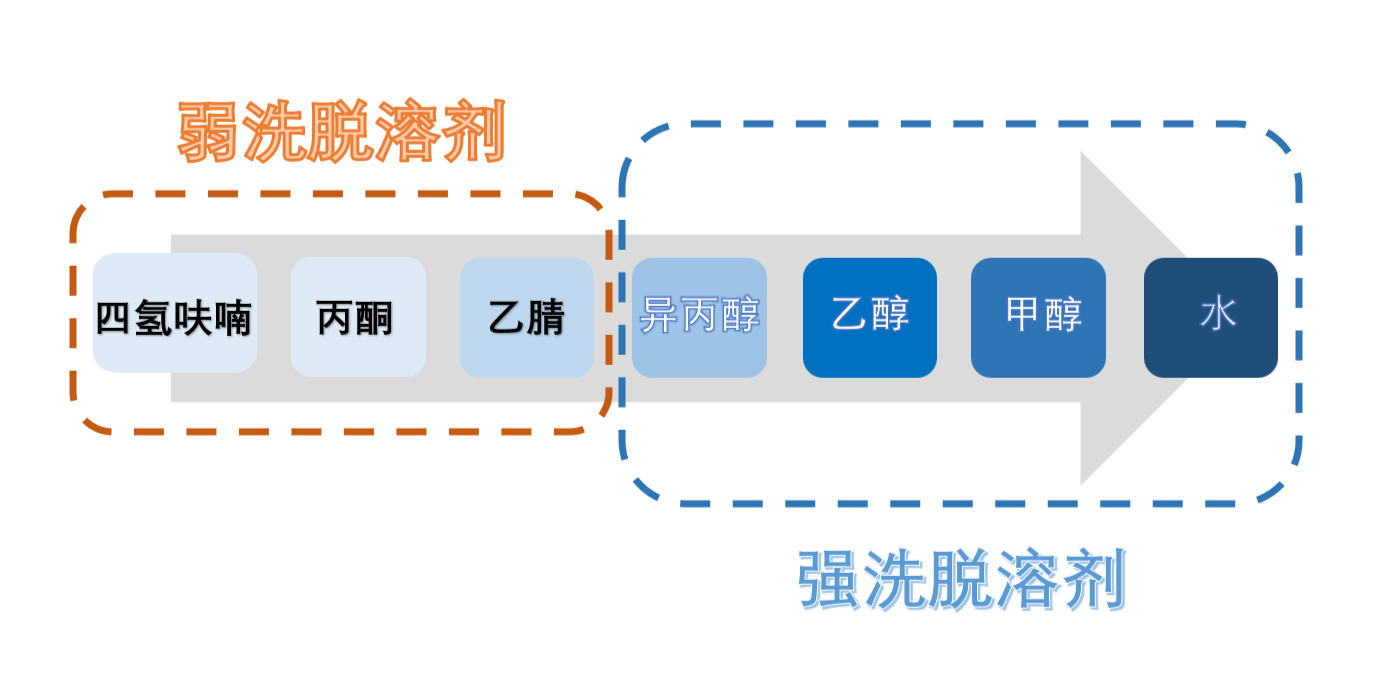

圖3：HILIC模式洗脫溶劑強弱順序

HILIC模式注意事項

01 稀釋劑

一般建議選擇流動相起始比例溶解樣品。由于HILIC模式乙腈的比例較高，很多大極性化合物難以溶解，為了保證化合物溶解，通常會將大極性溶劑——如水、甲醇等應用于稀釋劑。在這種情況下和常規反相分離類似，HILIC模式使用強洗脫稀釋劑時也會導致溶劑效應問題。而二甲基亞砜（DMSO）作為稀釋劑，具有一定保留，并且DMSO在低波長下有較強的吸收，可能會影響目標化合物出峰，一般配合乙腈、甲醇使用，DMSO比例一般不超過25%。

常規可以考慮使用75%的乙腈和25%的甲醇混合液作為稀釋劑，也可以加一些添加劑助溶，如甲酸等。需注意的是，樣品的含水量如果過大，也會影響化合物出峰情況。

02 洗針液

由于大極性化合物的保留極易受大極性洗脫試劑的影響，有時洗針液中的殘留清洗溶劑會對化合物出峰產生影響，或者方法難以重現，一般建議采用流動相起始比例洗針。

03 流動相

為保證在分析過程中離子強度的穩定，可以在水相和有機相均加入同樣濃度的添加劑，也可以考慮預混，需注意的是，在流動相配制過程中，混合后常常會產生溫度變化，使用前需放置至室溫。

04 色譜柱再生

色譜柱使用一段時間后，樣品可能會殘留在柱頭堵塞柱篩板，這時可以考慮采用高濃度緩沖鹽低流速進行反沖。以默克色譜柱SeQuant? ZIC-HILIC為例，首先采用30倍柱體積的超純水進行沖洗，再用30倍柱體積的緩沖鹽（可以用500mM乙酸銨溶液）進行沖洗，最后再用30倍柱體積的超純水進行沖洗，不同填料處理可能不同。

HILIC模式方法開發

對于未知化合物方法開發，可采用如圖4所示的一般思路進行。需注意的是由于HILIC模式化合物保留方式特殊，固定相的極性水層來源于流動相，梯度不能變化過快，柱平衡需要留一定時間。

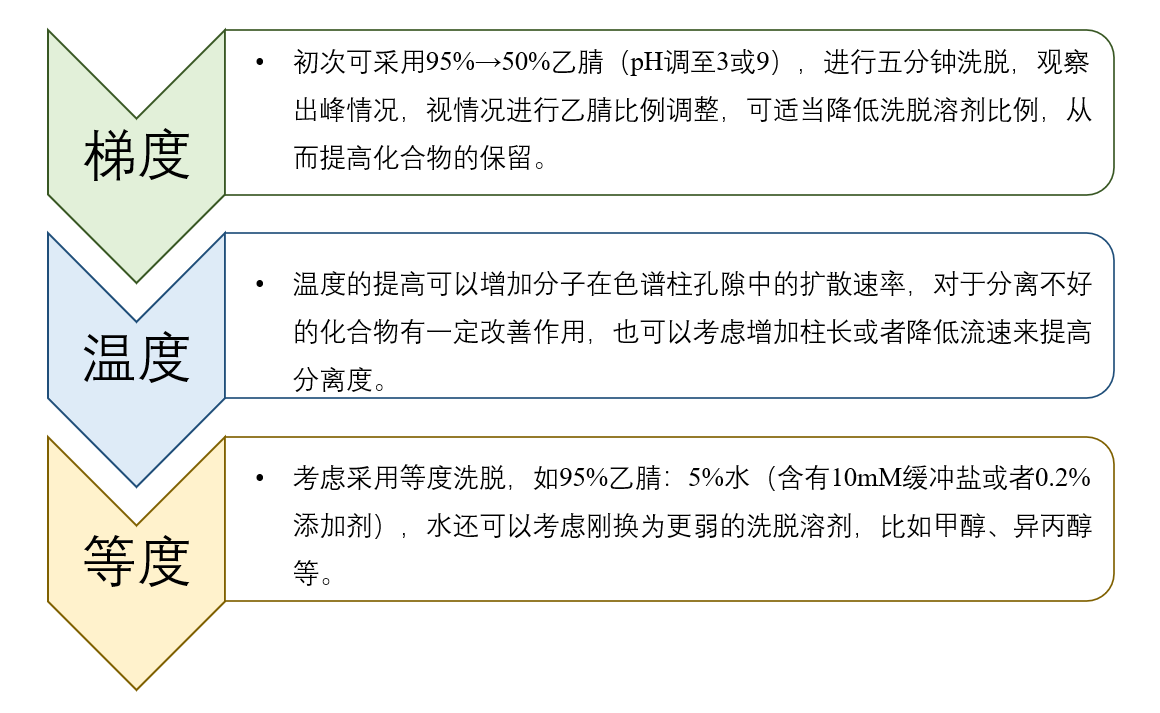

圖4：HILIC模式未知化合物方法開發一般思路

對于已知化合物，則可以根據化合物性質進行選擇，首先判斷酸堿性，可以用ACD進行模擬，從而進行色譜柱的選擇。

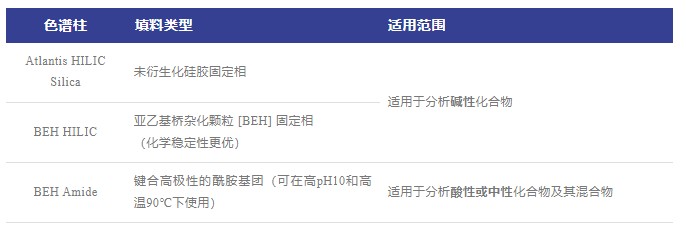

表1 色譜柱填料及應用范圍

美迪西經典案例

01 胺類化合物

氨丁三醇在常規反相體系下沒有保留，并且沒有紫外吸收，遂采用HILIC模式，選擇CAD檢測器進行方法開發。氨丁三醇峰型良好，對稱因子1.2（如圖5所示），線性相關系數r 可做到1.000，回收率在97%~104%之間。

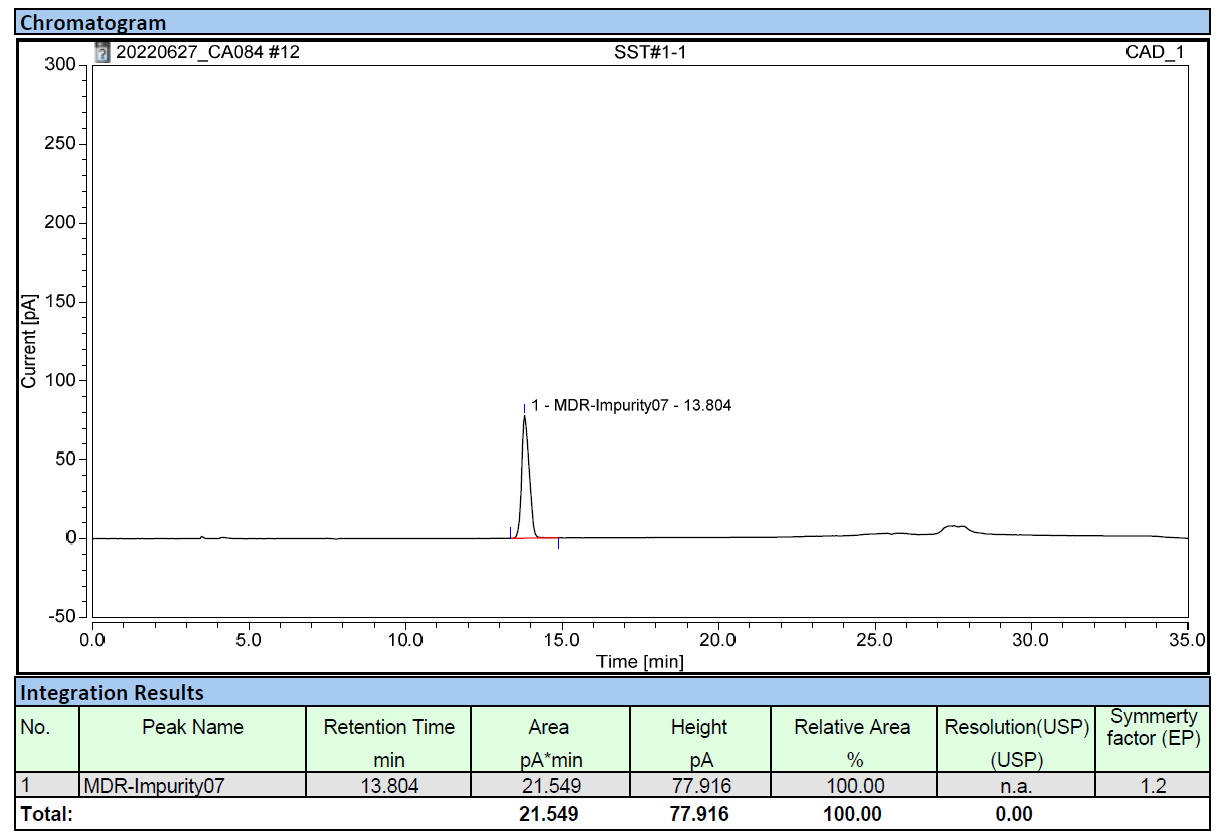

圖5：氨丁三醇典型圖譜

02 氨基酸檢測

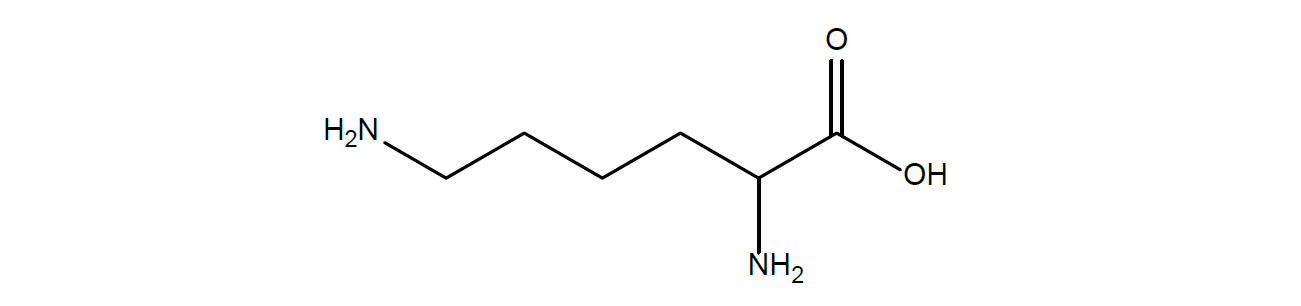

氨基酸大多是小分子兩性化合物，在常規反相分離模式下保留很弱，通常采用衍生法進行檢測，比如說賴氨酸，其 pKa 和 logD 見下圖：

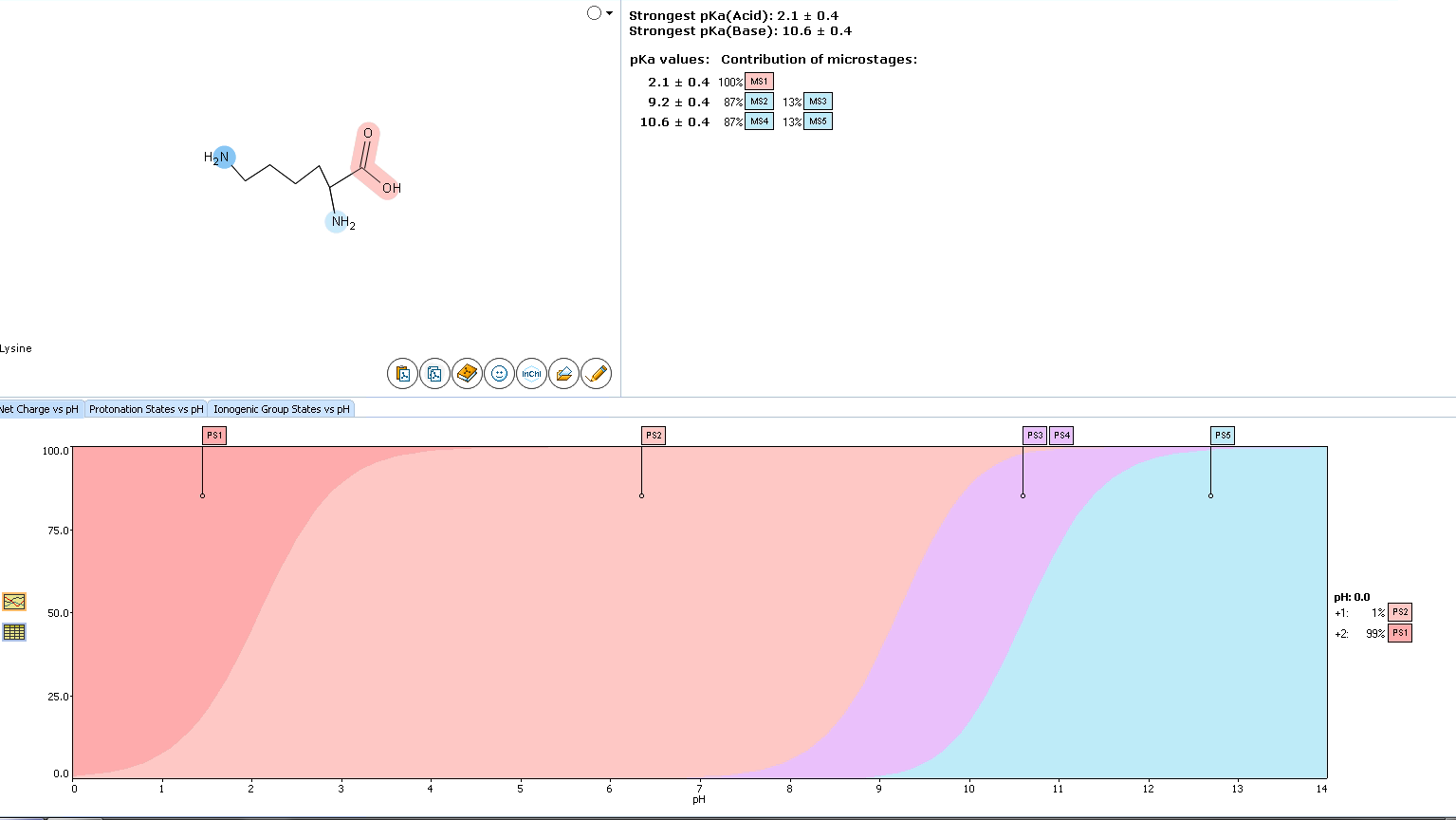

圖6：賴氨酸 pKa

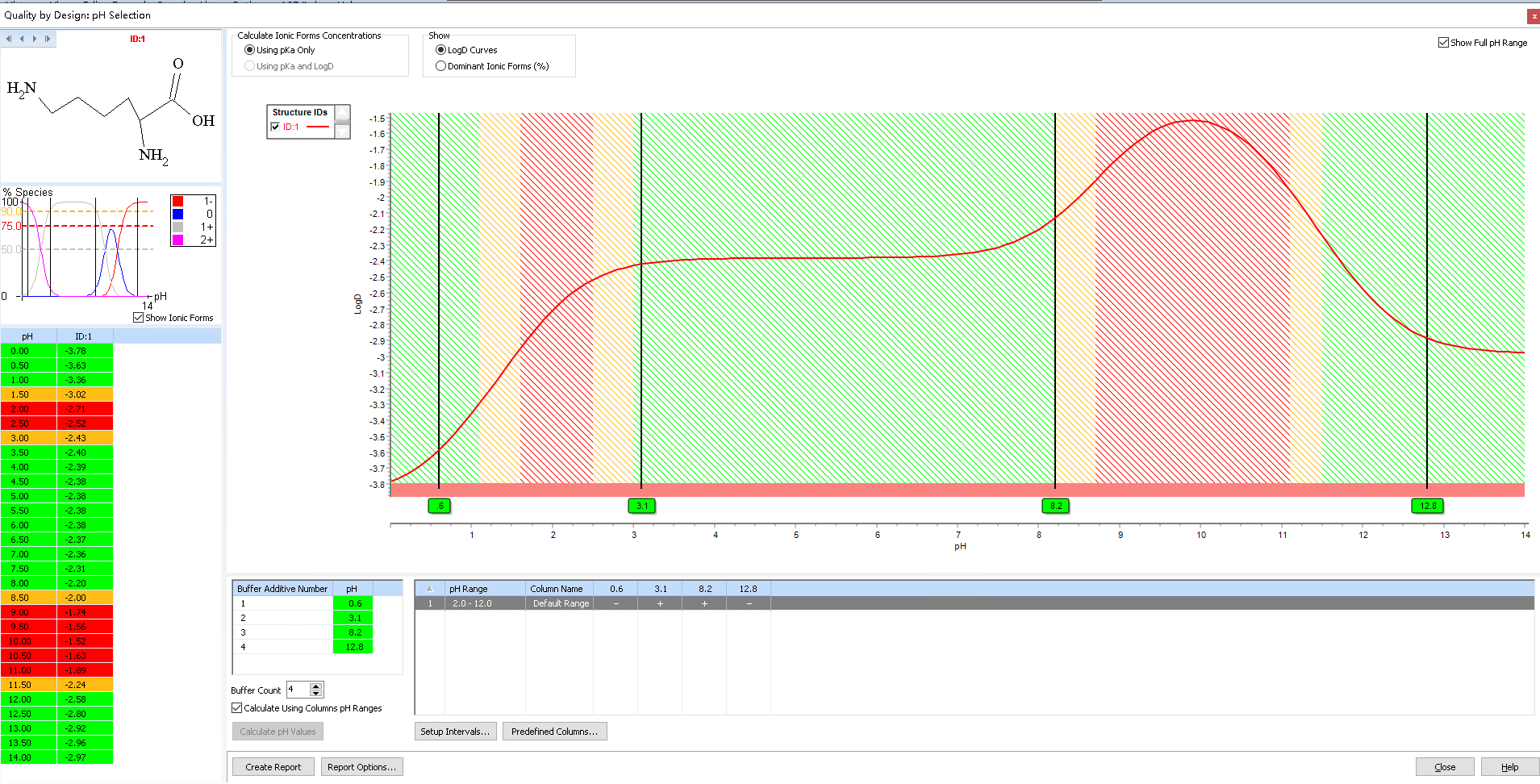

圖7：賴氨酸 logD

賴氨酸的 logD 在所有條件下都是負值，常規反相體系無法產生保留行為，我們采用HILIC模式解決了賴氨酸的分析檢測，得到了良好的保留（8min）和峰型（拖尾因子1.6），大大降低分析成本，便于方法轉移和檢測（如圖8所示）。

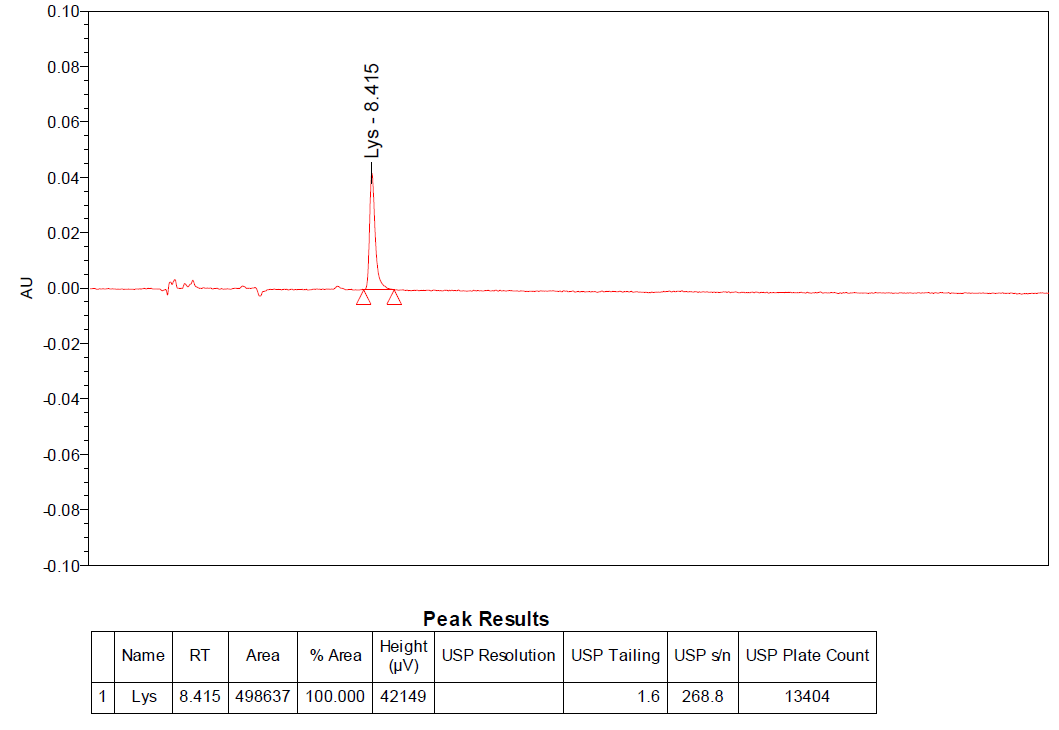

圖8：賴氨酸典型圖譜

03 大極性雜質

對于沒有保留、沒有紫外吸收、不能碰水、極性和主成分接近的雜質，該如何分析呢？美迪西給出的答案是HILIC-MS模式。如葡甲胺的發補雜質中有一個席夫堿，該化合物極性大、沒有紫外吸收、見水易分解，該雜質和葡甲胺極性接近，常規方法難以分離。

采用HILIC-MS模式進行方法開發，最終葡甲胺和該席夫堿雜質分離度在2.8以上，線性相關系數r為1.000，200ppm的LOD信噪比最小為25，回收率在94%~103%之間，且方法耐用性良好，各參數微小變化下，均可達到1.5以上基線分離，回收率在98%~102%之間。

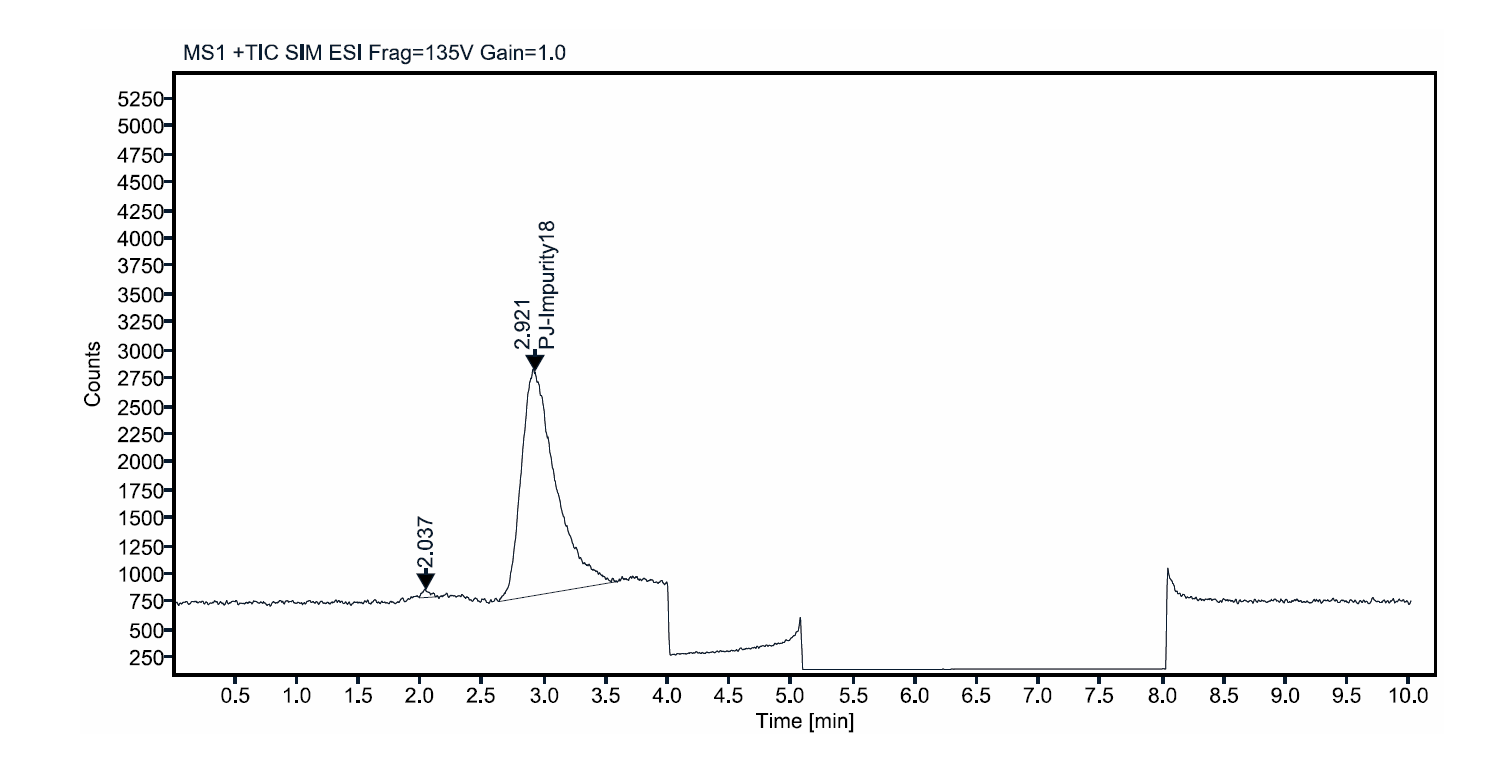

圖9：分離度溶液典型圖譜

美迪西分析測試中心

美迪西已建立完善的分析測試中心，可以采用豐富的設備和多種先進的技術（高分辨、LCMSMS、GCMSMS、CAD、NMR、離子色譜、雙三元等等）滿足客戶的各項分析需求！

咨詢我們

（撰稿：李墨；編審：杜建，畢增）

參考資料：

[1] Alpert, A. J., J. Chromatogr. 1990, 499, 177-196.
[2] Waters親水作用色譜, Eric S. Grumbach 和 Kenneth J. Fountain
[3] Jandera, P., J. Sep. Sci. 2008, 31, 1421–1437.

[4] Strege, M. A., Anal. Chem. 1998, 70, 2439-2445.
[5] McCalley, D. V., J. Chromatogr. A 2007, 1171, 46-55.
[6] Naidong, W., J. Chromatogr. B 2003, 796, 209-224.
[7] Liu, M., Ostovic, J., Chen, E. X., Cauchon, N., J. Chromatogr. A 2009, 1216, 2362-2370.
[8] Fountain, K. J., Xu, J., Diehl, D. M., Morrison, D., J. Sep. Sci. 2010, 33, 740-751.
